Panduan Motor Voltan Rendah: Kecekapan, Pemilihan dan Aplikasi 2026

Piawaian Kecekapan dan Landskap Kawal Selia Global

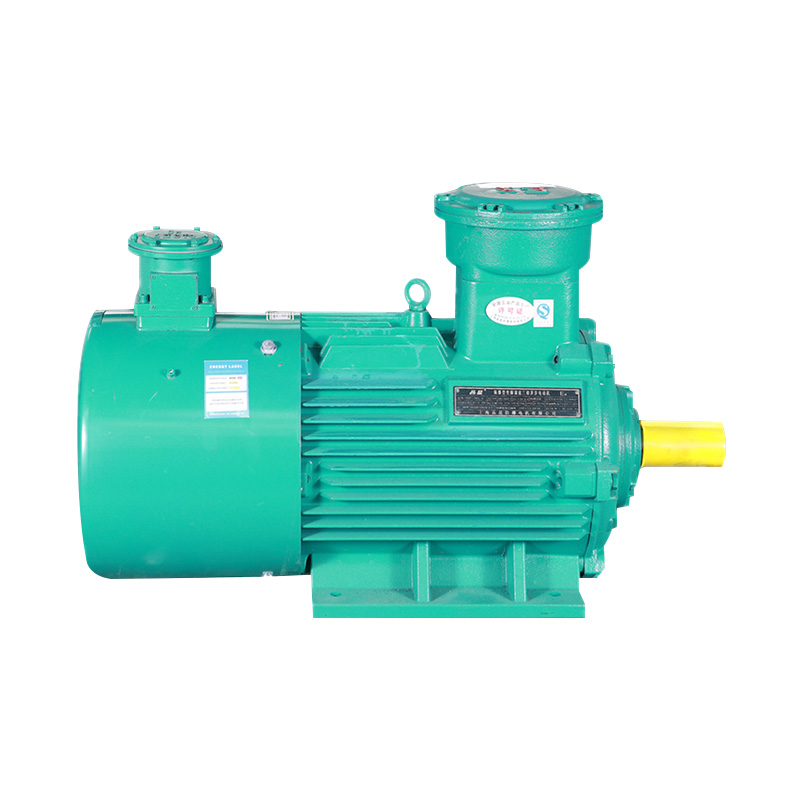

Motor voltan rendah, ditakrifkan sebagai yang beroperasi bawah 1000 V , tertakluk kepada Piawaian Prestasi Tenaga Minimum (MEPS) yang semakin ketat di seluruh dunia. Peraturan Reka Bentuk Eko EU (EU) 2019/1781 mewakili  rangka kerja komprehensif, dilaksanakan dalam dua langkah: Langkah 1 dari Julai 2021 dan Langkah 2 dari Julai 2023, yang memperluaskan skop dan mengetatkan keperluan untuk 50 Hz dan 60 Hz tiga fasa satu kelajuan motor berkelajuan S300 berterusan (beroperasi sehingga 1000) 80%, S6 ≥ 80%).

Mulai 1 Julai 2023, Kelas kecekapan IE4 menjadi wajib untuk motor 2, 4, dan 6 kutub dengan output berkadar dari 75 kW hingga 200 kW , manakala IE3 adalah wajib untuk motor dari 0.75 kW hingga 1000 kW (tidak termasuk julat 75-200 kW yang diliputi oleh IE4), serta untuk motor 8 kutub sehingga 1000 kW, motor keselamatan yang ditingkatkan (Ex eb), motor kalis api (Ex ec, Ex d, Ex de, Ex t), motor brek dengan brek luaran dan reka bentuk Totally Enclosed Air Over (TEAO).

Banyak negara di luar EU telah melaksanakan MEPS mereka sendiri yang sejajar dengan klasifikasi IE, membolehkan perbandingan kecekapan yang jelas antara pengeluar .

Apa yang Membezakan Reka Bentuk Motor IE3 dan IE4

Motor IE3 dan IE4 mencapai kecekapan yang lebih tinggi melalui reka bentuk dalaman yang dioptimumkan dan bahan konduktif yang lebih baik. Kecekapan yang lebih tinggi ini mengurangkan arus motor terkadar untuk sebarang penarafan kilowatt tertentu. Untuk aplikasi yang memerlukan permulaan terus dalam talian (DOL), kategori penggunaan AC-3e telah dibangunkan khusus untuk motor kecekapan premium IE3/IE4, memberikan prestasi yang lebih tinggi daripada kategori AC-3 standard untuk menampung ciri-ciri arus masuk yang berpotensi meningkat dan memulakan .

Mengira Keperluan Kuasa Motor: Pendekatan R.I.S.E

Sebelum memilih motor, anda mesti menentukan kelajuan dan ciri tork beban aplikasi. Motor aruhan lazimnya ialah mesin berkelajuan tunggal di mana kelajuan segerak bergantung pada kekerapan bekalan dan kiraan kutub stator, dikira sebagai: Kelajuan (rpm) = Kekerapan (Hz) x 60 / Pasangan kutub . Sebagai contoh, motor empat kutub pada bekalan 50Hz menghasilkan kelajuan segerak 1500 rpm, dengan kelajuan beban penuh sebenar biasanya 2-4% lebih rendah kerana tergelincir [petikan:8].

Apabila pemacu kelajuan berubah-ubah (VSD) digunakan, kedua-dua kelajuan operasi mesti dipertimbangkan, kerana ini mempengaruhi pengaturan penyejukan dan pemilihan bearing. Setelah parameter kelajuan ditentukan, kuasa boleh dikira menggunakan: Kuasa (kW) = Kelajuan (rpm) x Tork (Nm) / 9550 [petikan:8].

Tiga Ciri Tork Beban Asas

• Tork Malar: Beban memerlukan tork yang agak tetap selepas memulakan dan memecut ke kelajuan larian. Aplikasi biasa termasuk lif, angkat, penghantar, dan pam anjakan positif. Saiz adalah berdasarkan keperluan tork berterusan pada kelajuan larian.
• Tork Linear: Tork berbeza secara berkadar dengan kelajuan. Aplikasi termasuk pemprosesan kertas, penggulungan tekstil dan penyemperit. Saiz adalah berdasarkan  beban berterusan, yang biasanya berlaku pada kelajuan.
• Tork Pembolehubah (Kuadratik): Tork meningkat dengan kuasa dua kelajuan. Ini berlaku apabila geseran gas atau cecair terlibat, seperti blower, kipas dan pam emparan. Dalam aplikasi ini, penjimatan tenaga yang ketara boleh dicapai dengan melaraskan kelajuan motor dengan VSD dan bukannya menggunakan pendikit atau injap gelongsor untuk mengawal aliran .

Klasifikasi Kitaran Tugas Mengikut IEC 60034-1

IEC 60034-1 mentakrifkan sepuluh jenis tugas dari S1 hingga S10. S1 (tugas berterusan) menunjukkan operasi pada beban malar untuk masa yang mencukupi untuk mencapai keseimbangan terma. S3 (tugas berkala terputus-putus) , termasuk dalam skop Ecodesign apabila ≥80%, melibatkan operasi dengan tempoh permulaan dan brek yang tidak menjejaskan pemanasan dengan ketara. Mengelaskan kitaran tugas dengan tepat menghalang saiz terlalu besar dan memastikan kapasiti haba sepadan dengan realiti operasi.

Motor DC Berus Versus Tanpa Berus untuk Aplikasi Voltan Rendah

Untuk aplikasi berkuasa rendah di bawah 60V, pilihan antara motor DC berus dan tanpa berus mempengaruhi hayat perkhidmatan, keperluan penyelenggaraan dan kerumitan kawalan.

Ciri Motor DC Berus

Motor DC berus menggunakan magnet medan kekal dalam pemegun dan belitan angker pada pemutar, dengan penukaran dicapai melalui berus yang menggelongsor pada segmen komutator. Sistem ini hanya memerlukan voltan DC untuk beroperasi dan menyambung terus ke bateri. Walau bagaimanapun, motor jenis berus mempunyai had utama: hayat perkhidmatan biasanya berkisar antara 1000 hingga 5000 jam , dan  kelajuan ialah biasanya di bawah 10,000 rpm . Kelajuan yang lebih tinggi mempercepatkan kehausan berus dan komutator melalui peningkatan geseran, lantunan berus dan lengkok yang menghakis permukaan sentuhan .

Kelebihan Motor DC Tanpa Brushless

Motor tanpa berus membalikkan konfigurasi: magnet kekal berputar pada pemutar manakala belitan kekal pegun. Pengawal elektronik sentiasa mengubah arus pemegun berdasarkan kedudukan pemutar, yang dikesan melalui peranti kesan Hall, pengekod atau pengesanan EMF belakang. Hayat perkhidmatan dan  kelajuan dihadkan terutamanya oleh bearing, dengan 20,000 jam operasi dan 50,000 rpm merupakan spesifikasi biasa . Dua kaedah pertukaran wujud: pertukaran blok, yang mempunyai kos yang lebih rendah tetapi riak tork yang lebih tinggi; dan pergantian sinusoidal, yang menyediakan operasi yang lancar walaupun pada kelajuan rendah, sesuai untuk kedudukan ketepatan dan aplikasi servo .

Lima Trend Memacu Permintaan Motor Voltan Ultra Rendah

Motor voltan ultra rendah (ULV), ditakrifkan sebagai yang beroperasi pada ≤60V , mewakili segmen yang semakin berkembang didorong oleh kemajuan automasi dalam robotik mudah alih, sistem gudang dan pembuatan ketepatan. Analisis daripada penyelidik industri menunjukkan pengembangan pasaran didorong oleh lima faktor penumpuan.

1. Pertumbuhan Robotik Mudah Alih: AGV dan AMR yang digunakan merentasi logistik, pergudangan dan persekitaran perindustrian bergantung pada sistem gerakan padat berkuasa bateri yang mengimbangi kecekapan, tork dan keselamatan dalam tetapan berpaksikan manusia.
2. Pemulihan Automasi Gudang: Berikutan kemerosotan pelaburan jangka pendek, automasi gudang diunjurkan meningkat semula daripada 2026, didorong oleh AS/RS, pengisihan automatik dan robotik mudah alih yang semakin bergantung pada komponen gerakan ULV untuk pematuhan keselamatan dan penyepaduan padat .
3. Pengembangan Pembuatan Semikonduktor: Aplikasi pengendalian wafer dan fotolitografi memerlukan ketepatan, kebolehpercayaan dan jejak padat yang diberikan oleh motor dan pemacu ULV. Produk yang dioptimumkan untuk pematuhan bilik bersih dan getaran ultra rendah adalah penting untuk aplikasi ini.
4. Meningkatkan Automasi Kapak Kecil: OEM mengautomasikan subsistem kecil yang ditinggalkan secara manual sebelum ini, terutamanya dalam pembungkusan dan pemasangan elektronik. Motor ULV menawarkan penyelesaian modular, kos efektif untuk menambah paksi sekunder automatik .
5. Penggantian Sistem Pneumatik: Had pneumatik dalam kecekapan tenaga, ketepatan dan penyelenggaraan sedang mengalihkan kes perniagaan ke arah alternatif elektrik ULV dalam aplikasi yang berdaya maju .

Pemilihan Galas dan Pertimbangan Mekanikal

Daya paksi dan jejari secara langsung mempengaruhi hayat galas. Untuk aplikasi daya jejari yang tinggi, dimensi aci juga mesti disahkan. Kedua-dua jenis galas utama menawarkan ciri yang berbeza.

Galas lengan tersinter adalah menjimatkan dan sesuai untuk operasi berterusan dengan beban galas rendah, tetapi tidak boleh digunakan dengan tugas membalikkan, dalam persekitaran vakum, atau dengan beban berputar. Galas bebola menampung kelajuan rendah, kelajuan tinggi (sehingga 10,000 rpm), berterusan, membalikkan, dan operasi hentian mula [petikan:3].

Matriks Keputusan Pemilihan mengikut Permohonan

Matriks berikut mengaitkan aplikasi motor voltan rendah biasa dengan jenis motor yang disyorkan berdasarkan ciri beban dan keperluan operasi.

Pengambilan Utama untuk Pemilihan Motor Voltan Rendah

Memilih motor voltan rendah yang betul memerlukan penilaian yang sistematik di luar sekadar padanan penarafan papan nama. Tiga prinsip harus membimbing proses. pertama, pematuhan kelas kecekapan tidak boleh dirunding : sahkan bahawa motor memenuhi keperluan MEPS serantau untuk julat kuasa anda. Kedua, padankan ciri motor dengan tingkah laku beban : mengira keperluan tork sebenar merentasi julat kelajuan dan bukannya lalai kepada saiz terlalu besar. ketiga, pertimbangkan keseluruhan kitaran hayat : kos permulaan yang lebih tinggi bagi motor IE4 atau sistem DC tanpa berus sering diimbangi oleh penjimatan tenaga sepanjang hayat operasi. Untuk projek automasi baharu yang melibatkan peralatan mudah alih atau paksi ketepatan, motor tanpa berus voltan ultra rendah mewakili hala tuju pembangunan industri. Untuk beban industri tetap, motor aruhan IE3 dan IE4 yang dipasangkan dengan pemacu kelajuan berubah-ubah menyediakan laluan yang teguh kepada kecekapan dan pematuhan peraturan.
