Panduan Transformer Jenis Kering: Jenis, Spesifikasi dan Aplikasi

A pengubah jenis kering memindahkan tenaga elektrik antara litar menggunakan udara, resin epoksi, atau bahan bukan cecair lain untuk penebat dan penyejukan, bukannya minyak mineral yang digunakan dalam unit berisi cecair. Pembinaan ini menghapuskan risiko kebakaran dan kebocoran yang berkaitan dengan minyak, itulah sebabnya peralatan dinyatakan secara meluas di hospital, sekolah, bangunan bertingkat tinggi dan pusat data yang memerlukan penempatan dalam bangunan.

155°C Had kenaikan suhu kelas penebat biasa untuk belitan resin tuang

Apakah itu Pengubah Jenis Kering?

Pengubah jenis kering ialah peranti elektrik statik yang menaikkan atau menurunkan voltan tanpa merendam teras dan belitannya dalam dielektrik cecair. Penyejukan dicapai melalui perolakan udara semula jadi (AN) atau peredaran udara paksa (AF), dan penebat disediakan oleh bahan seperti resin epoksi tuang, kain varnis atau kertas yang diresapi resin. Ketiadaan penebat cecair bermakna tiada minyak untuk bocor, dinyalakan atau memerlukan infrastruktur pembendungan.

Pengubah jenis kering resin tuang: pengubah di mana belitan primer dan sekunder adalah tuangan vakum dalam resin epoksi, membentuk blok penebat tahan lembapan pepejal di sekeliling konduktor kuprum atau aluminium.

Prinsip Kerja dan Pembinaan

Seperti mana-mana pengubah, unit jenis kering beroperasi pada aruhan elektromagnet. Arus ulang alik dalam belitan primer menghasilkan fluks magnet yang berubah dalam teras keluli berlamina, yang mendorong voltan berkadar dalam belitan sekunder. Nisbah pusingan antara belitan primer dan sekunder menentukan sama ada unit menaikkan atau menurunkan voltan.

Tiga teknologi penggulungan adalah biasa dalam pengeluaran semasa:

Pembinaan resin tuang (epoksi impregnated tekanan vakum), digunakan untuk pengedaran voltan sederhana dan tinggi
Pembinaan varnis yang diresapi tekanan vakum (VPI), biasanya digunakan untuk voltan yang lebih rendah atau penilaian kVA yang lebih kecil

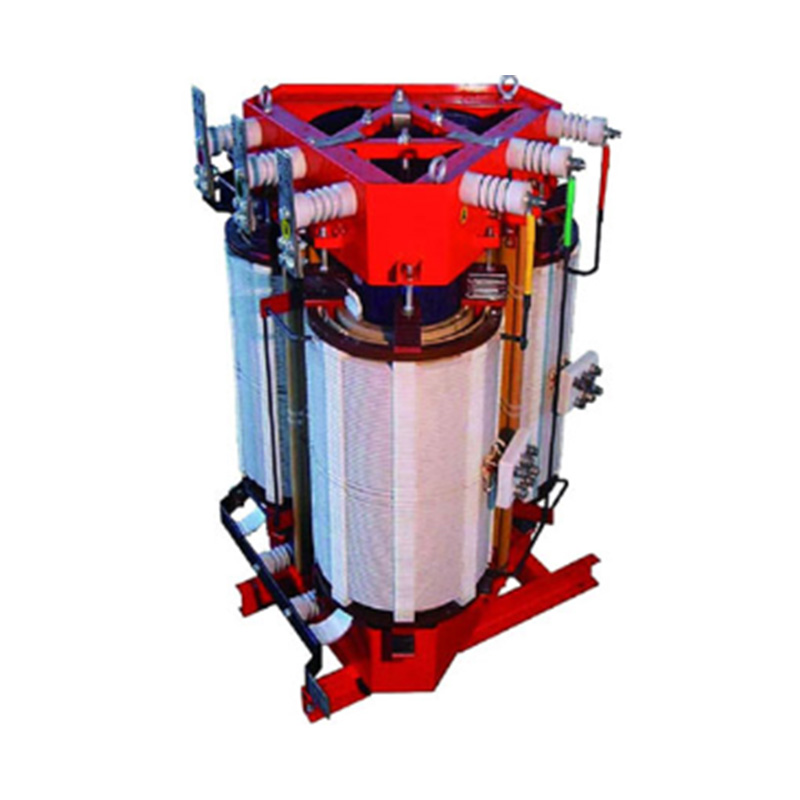

Pembinaan luka terbuka dengan gentian kaca atau penebat Nomex, digunakan di mana tuangan resin padat tidak praktikal

Spesifikasi Teknikal dan Faktor Prestasi

Memilih unit dengan betul bergantung pada pemadanan beberapa parameter terkadar dengan persekitaran beban dan pemasangan dan bukannya kapasiti kVA sahaja.

Parameter	Julat Biasa	Perkaitan Pemilihan
Penarafan Kuasa	25 kVA hingga 10,000 kVA	Memadankan beban bersambung serta margin pertumbuhan
Kelas Voltan	Sehingga 36 kV primer	Ditentukan oleh voltan pengedaran huluan
Kelas Penebat	Kelas F (155°C) atau Kelas H (180°C)	Mentadbir kenaikan suhu dan jangka hayat yang dibenarkan
Kaedah Penyejukan	AN (semula jadi) atau AF (udara paksa)	AF menambah sehingga 40 peratus kapasiti semasa beban puncak
Impedans	4 peratus hingga 8 peratus	Menjejaskan arus kerosakan dan peraturan voltan
Tahap Bunyi	50 dB hingga 70 dB bergantung pada kVA	Relevan untuk pemasangan dalaman yang diduduki

Senario Aplikasi

Oleh kerana pengubah jenis kering tidak memerlukan lubang penahan minyak, dinding penghalang kebakaran atau peti besi luar di banyak bidang kuasa, ia adalah pilihan standard untuk lokasi di mana kakitangan menduduki bangunan yang sama dengan peralatan elektrik. Persekitaran pemasangan biasa termasuk:

Bangunan bertingkat komersial, di mana unit dipasang di tingkat atas atau di bilik elektrik bawah tanah
Hospital dan sekolah, di mana kod kebakaran menyekat peralatan berisi minyak di dalam struktur yang diduduki
Pusat data, di mana pengagihan kuasa tanpa gangguan dan risiko kebakaran yang rendah adalah keutamaan
Pemasangan tenaga boleh diperbaharui, termasuk nasel turbin angin dan stesen penyongsang solar
Loji industri dengan kawasan proses yang melarang cecair mudah terbakar berhampiran barisan pengeluaran

Jenis Kering lwn Transformer Jenis Minyak

Kedua-dua teknologi paling berbeza dalam medium penyejukan, tingkah laku kebakaran dan profil penyelenggaraan. Jadual di bawah meringkaskan perbezaan praktikal yang berkaitan dengan keputusan pembelian.

Faktor	Pengubah Jenis Kering	Pengubah Jenis Minyak
Medium Penyejukan	Resin udara atau epoksi	Minyak mineral atau sintetik
Risiko Kebakaran	Tersedia resin pemadam sendiri yang rendah	Lebih tinggi, memerlukan pembendungan
Pemasangan Dalaman	Dibenarkan di kebanyakan bangunan yang diduduki	Biasanya dihadkan atau memerlukan peti besi
Penyelenggaraan	Minimum, tiada ujian minyak diperlukan	Pensampelan dan penapisan minyak berkala
Julat kVA biasa	25 hingga 10,000 kVA	25 kVA hingga lebih 100,000 kVA
Toleransi Terlalu Beban	Lebih rendah tanpa penyejukan udara paksa	Secara umumnya lebih tinggi, minyak menghilangkan haba dengan cekap

Pertimbangan Pemilihan

Pendedahan alam sekitar. Unit dalaman menggunakan kepungan standard; pengubah jenis kering berkadar luar memerlukan penutup kalis cuaca dengan perlindungan kakisan tambahan dan saliran.

Muatkan profil. Beban berat berterusan mendapat manfaat daripada pilihan penyejukan udara paksa dan penarafan impedans yang lebih rendah untuk mengehadkan penurunan voltan.

Ketinggian dan suhu persekitaran. Kedua-dua faktor mengurangkan kapasiti kVA berkesan dan harus dimasukkan dalam pengiraan penurunan nilai.

Keperluan bunyi. Bangunan yang diduduki selalunya menentukan tahap bunyi maksimum, yang mempengaruhi reka bentuk teras dan kaedah pelekap.

Pematuhan kod kebakaran dan bangunan. Kod tempatan mungkin memerlukan kelas penebat khusus atau penarafan api untuk peletakan dalaman.

Bolehkah Transformer Jenis Kering Digunakan di Luar?

Ya, pemasangan luar boleh dilakukan apabila unit dibina dengan kepungan kalis cuaca yang dinilai untuk aplikasi, biasanya NEMA 3R atau setara. Transformer jenis kering luar termasuk perlindungan tambahan terhadap kemasukan lembapan, louvers pengudaraan dengan tudung hujan dan salutan tahan kakisan. Perubahan suhu dan kelembapan ambien harus diambil kira dalam reka bentuk terma apabila menentukan unit luar.

Syor Pemasangan dan Penyelenggaraan

Penyediaan tapak. Sahkan kapasiti pemuatan lantai, kelegaan pengudaraan dan akses untuk pemeriksaan gegelung masa hadapan.

Sambungan elektrik. Sahkan spesifikasi tork pada semua sambungan terminal dan sahkan putaran fasa yang betul sebelum memberi tenaga.

Ujian pentauliahan. Lakukan ujian rintangan penebat dan pengukuran rintangan belitan sebelum penjanaan pertama.

Pemeriksaan rutin. Periksa bukaan pengudaraan untuk pengumpulan habuk dan periksa belitan secara visual pada selang waktu yang dijadualkan, biasanya setiap tahun.

Pemantauan haba. Jika dipasang, semak bacaan penderia suhu penggulungan untuk mengesan tanda awal beban berlebihan atau penyumbatan pengudaraan.

Kesilapan Biasa dan Pertimbangan yang Diabaikan

Mengecilkan kelegaan pengudaraan, yang meningkatkan suhu operasi dan memendekkan hayat penggulungan
Mengabaikan faktor penurunan ketinggian apabila memasang ketinggian melebihi 1,000 meter
Memilih nilai impedans tanpa memeriksa koordinasi arus kerosakan huluan
Menghadapi keperluan tahap bunyi dalam pemasangan lantai yang diduduki
Melangkau ujian rintangan penebat sebelum penjanaan awal

Aliran Industri dan Tinjauan

Permintaan untuk penarafan kecekapan yang lebih tinggi, didorong oleh piawaian kecekapan tenaga yang dikemas kini di pelbagai wilayah, mendorong pengeluar ke arah gred keluli teras yang lebih baik dan geometri penggulungan yang dioptimumkan. Pertumbuhan dalam pembinaan pusat data dan sambungan tenaga boleh diperbaharui terus mengembangkan aplikasi yang memerlukan peralatan transformasi dalaman yang berisiko rendah.

Kesimpulan

A pengubah jenis kering menawarkan alternatif praktikal kepada peralatan berisi minyak di mana-mana pemasangan dalaman, mengurangkan risiko kebakaran atau penyelenggaraan yang dipermudahkan adalah keutamaan. Memadankan kelas penebat, kaedah penyejukan, dan penarafan kepungan kepada persekitaran pemasangan khusus adalah langkah utama dalam mencapai prestasi jangka panjang yang boleh dipercayai.

Soalan Lazim

Apakah pengubah jenis kering?

Ia adalah pengubah yang menggunakan penebat udara atau pepejal seperti resin epoksi tuang dan bukannya minyak untuk menebat dan menyejukkan belitan, menjadikannya sesuai untuk pemasangan dalaman tanpa infrastruktur pembendungan api.

Apakah perbezaan antara transformer jenis kering dan jenis minyak?

Unit jenis kering menggunakan penebat udara atau resin dan membawa risiko kebakaran yang lebih rendah, manakala unit jenis minyak menggunakan dielektrik cecair yang memberikan kecekapan penyejukan yang lebih tinggi tetapi memerlukan pembendungan dan ujian minyak berkala.

Apakah 4 jenis transformer?

Transformer biasanya dikelompokkan mengikut kaedah penyejukan dan penebat ke dalam jenis kering, terendam minyak, resin tuang, dan jenis penebat gas, masing-masing sesuai dengan kelas voltan dan persekitaran pemasangan yang berbeza.

Apakah pengubah jenis kering digunakan?

Ia digunakan untuk menaikkan atau menurunkan voltan di bangunan komersial, hospital, sekolah, pusat data, dan kemudahan industri di mana penempatan dalaman dan mengurangkan risiko kebakaran diperlukan.

Bolehkah transformer jenis kering digunakan di luar?

Ya, apabila ditempatkan dalam kandang kalis cuaca yang dinilai untuk pendedahan luar, dengan perlindungan tambahan terhadap kelembapan, kakisan dan variasi suhu ambien.
